薄板やパイプにナット部(雌ねじ)が作れる
ちょっとナッターⅡ
エビナットでカンタンナット部成形
エビナットECOパック全材質対応
さまざまなシーンで活躍します！
面倒な設定や操作の必要がなく、誰でも簡単にエビナットの取り付けができます
| エビナットとは… |
タップ立ての難しい薄板や、裏面に手の入らない閉断面に、
片側から簡単にナット部(雌ねじ)を作ることができる
ブラインドナットです。 |
●商品コンセプト
・ブラインドナットを普及させるツール。
・ちょっとブラインドナットを使いたいがナッターが高すぎる！！
といったニーズに対応
・全材質のブラインドナットをかしめられる安価なナッターを提供する。 |
お手持ちの工具でカンタン施工
作業は簡単
➥マンドレルを固定して六角ナットをぐるぐる締めるだけ！
★部品の取付け★ ★物置やフェンスに小物取付け★
★自動車★ ★オートバイ★ ★自転車★
ご準備いただくもの
■レンチ類 ■六角棒レンチ ■下穴を開けるためのドリル
出っ張りが少なくてスッキリ！
出っ張りが小さいスモールフランジタイプのエビナットが締結可能。
形残りが少なくてスッキリ！
従来商品でエビナットフランジに形残りしていた
本体の跡が無くなり綺麗な仕上がりに。
耐食と強度が必要な用途にステンレス製のエビナット(NTK)も締結可能！
●商品ラインナップ
|
ECOLOGY(リユース)
繰り返し使える便利な樹脂ケース入り
|
すぐに使えるアルミ製エビナット(NAK)6個付き！
| 品番コード |
使用工具サイズ |
付属のアルミ製エビナット(NAK)の仕様 |
メガネ
スパナ
対 辺 |
六角棒
レンチ
対 辺 |
ドリル
サイズ
(下穴径) |
適用ネジ |
適正
かしめ板厚 |
寸法 |
トルク
強度 |
ネジ山
剪断
強度 |
| D |
ｄ |
Ｔ |
Ｌ |
| HNC24M |
7 |
3 |
φ6.1
mm |
Ｍ4×0.7 |
1.0～2.0
mm |
φ6.0
mm |
φ6.8
mm |
0.5
mm |
11.3
mm |
4.9
N･ｍ |
4.0
kN |
| HNC25M |
8 |
4 |
φ7.1
mm |
M5×0.8 |
1.0～3.2
mm |
φ7.0
mm |
φ8.0
mm |
0.5
mm
|
12.5
mm |
7.8
N･m |
6.4
kN |
| HNC26M |
10 |
5 |
φ9.1
mm |
M6×1.0 |
1.0～3.2
mm |
φ9.0
mm |
φ10.0
mm |
0.5
mm |
14.6
mm |
14.7
N･m |
10.8
kN |
※軟質材や板厚が薄い母材でご使用の場合は、記載の強度が出ない場合があります。
※セットに工具は付属していません
●交換用マンドレル・六角ナットセット
| 品番コード |
セット内容 |

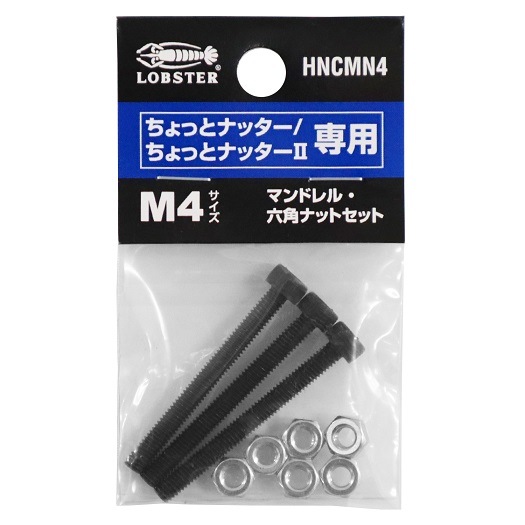

| HNCMN4 |
マンドレルM4用 3個、六角ナットM4用 6個 |
| HNCMN5 |
マンドレルM5用 3個、六角ナットM5用 6個 |
| HNCMN6 |
マンドレルM6用 2個、六角ナットM6用 4個 |
※セットに工具は付属していません
！ 安全にご使用いただくために
●商品をご使用になられる前に、商品に添付の「取扱説明書」のすべてをよくお読みいただき、十分理解されたうえで正しくご使用ください。
●締め過ぎにご注意ください。エビナットのネジ部を破損する恐れがあります。
●エビナットの適正かしめ板厚内でご使用ください。適正かしめ板厚を外れると十分な性能を発揮しません。
●改良のために仕様等を予告なく変更することがございます。
●寸法等は公称値ですので多少の数値の上下はございます。
